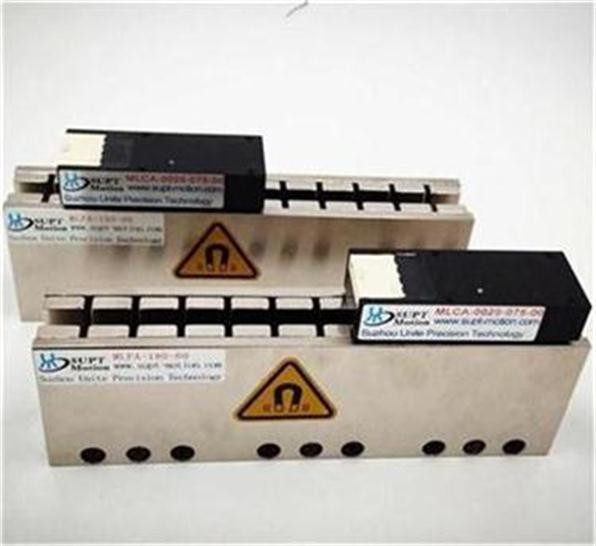

直线电机主要特点是：1、加速度大；2、推力特性平滑；3、行程可任意延长；4、静音；5、免维护等，配合光柵尺的应用也可达较高精度。
其主要应用包括：
1．半导体生产制造设备，包括晶圆制造和 晶片封装设备等
2．平板显示器产业（FPD ）精密测试设备、硬盘制造、连接器制造、印刷制板设备等
3．生命科学、医疗设备、机器视觉检测设备、各种取放装置
4．电子元件表面贴装、PCB 检测设备等
5．物流设备装置等

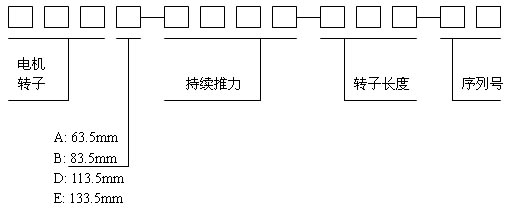

直线电机转子定义：
直线电机定子定义：
直线电机性能参数表：
|
|
MLCA
0020-075-00 |
MLCA
0040-135-00 |
MLCA
0080-255-00 |
MLCB
0040-075-00 |
MLCB
0080-135-00 |
MLCB
0145-255-00 |
|
持续推力 |
N |
20 |
40 |
80 |
40 |
80 |
145 |
|
持续电流 |
Amps |
1.6 |
1.4 |
1.4 |
1.65 |
1.6 |
1.48 |
|
顶峰推力 |
N |
60 |
120 |
240 |
120 |
240 |
435 |
|
顶峰电流 |
Amps |
4.8 |
4.2 |
4.2 |
4.95 |
4.8 |
4.44 |
|
持续功率 |
W |
19.23 |
35 |
57.69 |
23 |
40.32 |
78.1 |
|
马达常数（DC马达换算/3相） |
N/√W |
5.65 |
7.9 |
11.15 |
8.4 |
12.04 |
16.3 |
|
推力常数 (L-L) |
N/Amps |
15.28 |
17.55 |
34.8 |
14.2 |
28.6 |
56.3 |
|
反电动势常数(L-L) |
V/m/sec |
15.28 |
17.55 |
34.8 |
14.2 |
28.6 |
56.3 |
|
电阻 (L-L) |
@25℃ Ω |
4.8 |
9.7 |
19.4 |
8.61 |
11.2 |
23.6 |
|
放热系数 |
℃/W |
*3.9 |
*1.9 |
**1.3 |
*3.2 |
*2.06 |
**0.96 |
|
 |
MLCD
0055-075-00 |
MLCD
0120-135-00 |
MLCD
0200-255-00 |
MLCE
0075-075-00 |
MLCE
0135-135-00 |
MLCE
0260-255-00 |
|
持续推力 |
N |
55 |
120 |
200 |
75 |
135 |
260 |
|
持续电流 |
Amps |
1.5 |
1.5 |
2.6 |
1.6 |
1.45 |
2.7 |
|
顶峰推力 |
N |
165 |
360 |
600 |
215 |
520 |
780 |
|
顶峰电流 |
Amps |
4.5 |
4.5 |
7.8 |
4.8 |
4.35 |
8.1 |
|
持续功率 |
W |
28 |
48.7 |
85 |
37.5 |
55 |
104 |
|
马达常数（DC马达换算/3相） |
N/√W |
11.1 |
16.9 |
21.9 |
12.63 |
17.99 |
25.5 |
|
推力常数 (L-L) |
N/Amps |
22.6 |
47.16 |
44.81 |
27.25 |
54.89 |
54.9 |
|
反电动势常数(L-L) |
V/m/sec |
22.6 |
47.16 |
44.81 |
27.25 |
54.89 |
54.9 |
|
电阻 (L-L) |
@25℃ Ω |
8.2 |
11.6 |
8.2 |
9.2 |
18.4 |
9.2 |
|
放热系数 |
℃/W |
*2.6 |
**1.5 |
**0.88 |
**2 |
**1.35 |
**0.72 |
放热系数是在有散热板情况下测量（*：200*200*12 **：250*250*10）
|
|

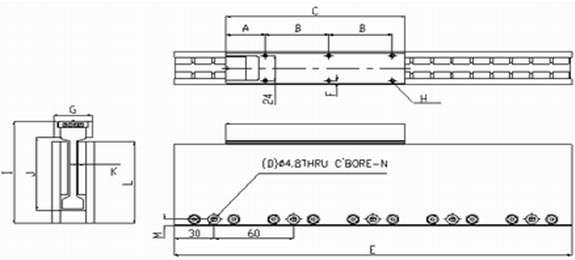

MLCA
0020-075-00 |
MLCA
0040-135-00 |
MLCA
0080-255-00 |
MLCB
0040-075-00 |
MLCB
0080-135-00 |
MLCB
0145-255-00 |
|
A |
29.5 |
29.5 |
35 |
29.5 |
29.5 |
35 |
|
B |
40 |
48 |
69 |
40 |
48 |
69 |
|
C |
75 |
135 |
255 |
75 |
135 |
255 |
|
D |
5(3) |
5(3) |
5(3) |
5(3) |
5(3) |
5(3) |
|
E |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
|
F |
2.5 |
2.5 |
3 |
2.5 |
2.5 |
3 |
|
G |
29 |
29 |
30 |
29 |
29 |
30 |
|
H |
4-M3X0.7X6DP |
6-M3X0.7X6DP |
8-M4X0.7X6DP |
4-M3X0.7X6DP |
6-M3X0.7X6DP |
8-M4X0.7X6DP |
|
I |
75 |
75 |
75 |
97 |
97 |
97 |
|
J |
49.5 |
49.5 |
49.5 |
69.5 |
69.5 |
69.5 |
|
K |
0.85 |
0.85 |
0.85 |
0.85 |
0.85 |
0.85 |
|
L |
56 |
56 |
56 |
78 |
78 |
78 |
|
M |
5 |
5 |
5 |
6 |
6 |
6 |
|
N |
Φ8*5DP |
Φ8*5DP |
Φ8*5DP |
Φ9*6DP |
Φ9*6DP |
Φ9*6DP |
|
|
MLCD
0055-075-00 |
MLCD
0120-135-00 |
MLCD
0200-255-00 |
MLCE
0075-075-00 |
MLCE
0135-135-00 |
MLCE
0260-255-00 |
|
A |
29.5 |
29.5 |
35 |
29.5 |
29.5 |
35 |
|
B |
40 |
48 |
69 |
40 |
48 |
69 |
|
C |
75 |
135 |
255 |
75 |
135 |
255 |
|
D |
5(3) |
5(3) |
5(3) |
5(3) |
5(3) |
5(3) |
|
E |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
299.8(179.8) |
|
F |
2.5 |
2.5 |
3 |
2.5 |
2.5 |
3 |
|
G |
29 |
29 |
30 |
29 |
29 |
30 |
|
H |
4-M3X0.7X6DP |
6-M3X0.7X6DP |
8-M4X0.7X6DP |
4-M3X0.7X6DP |
6-M3X0.7X6DP |
8-M4X0.7X6DP |
|
I |
131 |
131 |
131 |
154 |
154 |
154 |
|
J |
99.5 |
99.5 |
99.5 |
119.5 |
119.5 |
119.5 |
|
K |
1 |
1 |
1 |
1 |
1 |
1 |
|
L |
112 |
112 |
112 |
135 |
135 |
135 |
|
M |
8 |
8 |
8 |
10 |
10 |
10 |
|
N |
Φ9*7DP |
Φ9*7DP |
Φ9*7DP |
Φ9*9DP |
Φ9*9DP |
Φ9*9DP |
如需更加详细的信息资料，请随时与我们联系！
|
