摆动型音圈电机系列采用矩型系列产品的技术，将矩形系列产品予以弯曲，以形成一定的优先角度定位系统。其典型的扭矩达到100度，扭力达 50 N-m。
摆动型系列产品典型应用于激光技术中的镜面定位器，摆动型阀门制动器、摆动型定位系统以及飞行控制器等方面，涉及半导体行业、自动化、飞机工业领域。

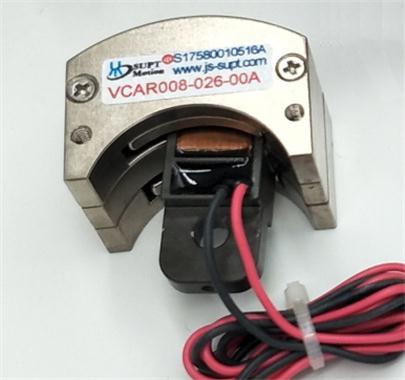

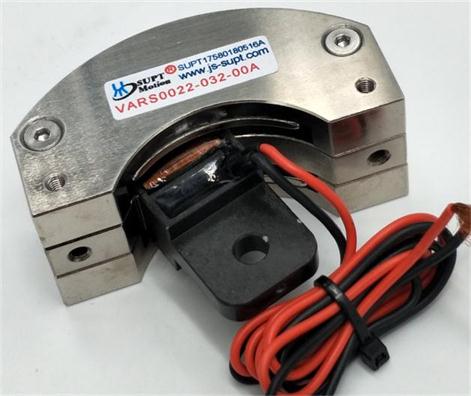

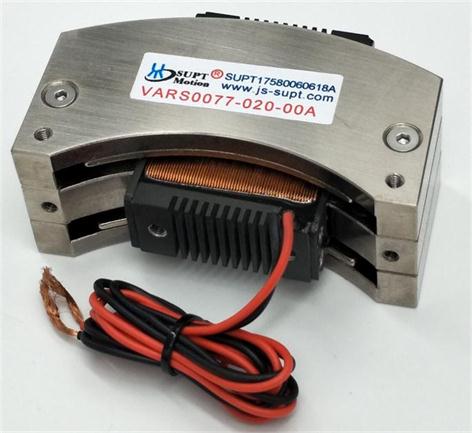

摆动型音圈电机VARS0008-026-00A 摆动型音圈电机VARS0022-032-00A 摆动型音圈电机VARS0077-020-00A

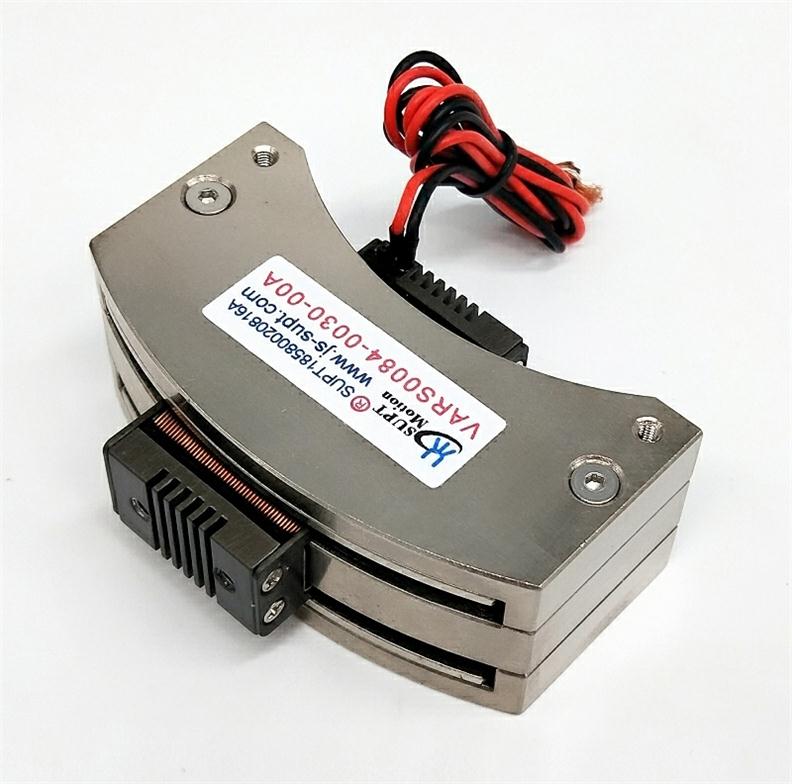

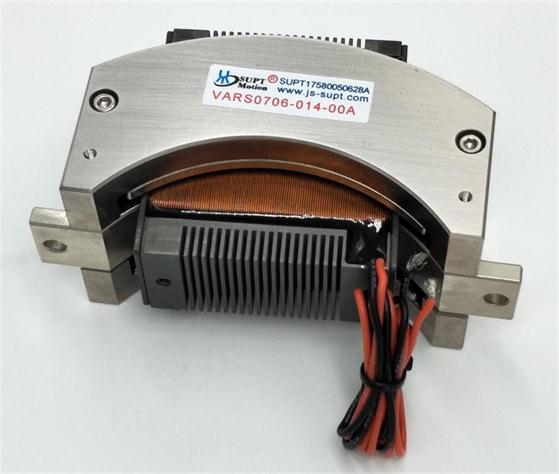

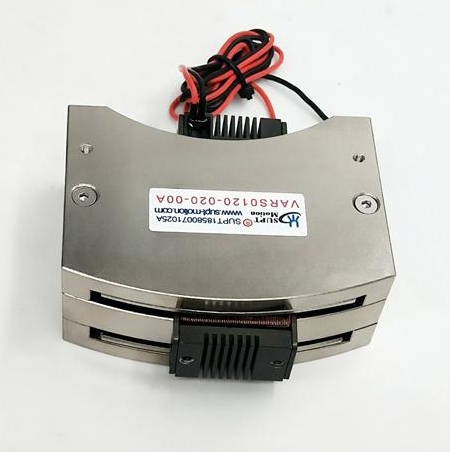

摆动型音圈电机VARS0084-030-00A 摆动型音圈电机VARS0120-020-00A 摆动型音圈电机VARS0706-014-00A
|
型号 |
顶峰扭矩 N-m |
总行程 degrees |
线圈重量 g |
长度 mm |
宽度 mm |
高度 mm |
|
VARS0008-026-00A |
0.08 |
26 |
11.7 |
35 |
39.8 |
36.1 |
|
VARS0017-090-00A |
0.17 |
90 |
17.8 |
70 |
41.5 |
39.0 |
|
VARS0022-032-00A |
0.22 |
32 |
21.5 |
60 |
60.0 |
36.0 |
|
VARS0042-040-00A |
0.42 |
40 |
38.0 |
82 |
53.6 |
30.3 |
|
VARS0077-020-00A |
0.77 |
20 |
66.0 |
75 |
50.0 |
30.0 |
|
VARS0084-030-00A |
0.84 |
30 |
50.4 |
75 |
48.9 |
30.6 |
|
VARS0120-020-00A |
1.20 |
20 |
65.0 |
81 |
73.4 |
32.0 |
|
VARS0706-014-00A |
7.100 |
14 |
225.5 |
115 |
65.0 |
54.5 |
|
VARS4520-030-00A |
45.20 |
30 |
2210.0 |
￠240 |
\ |
78.0 |

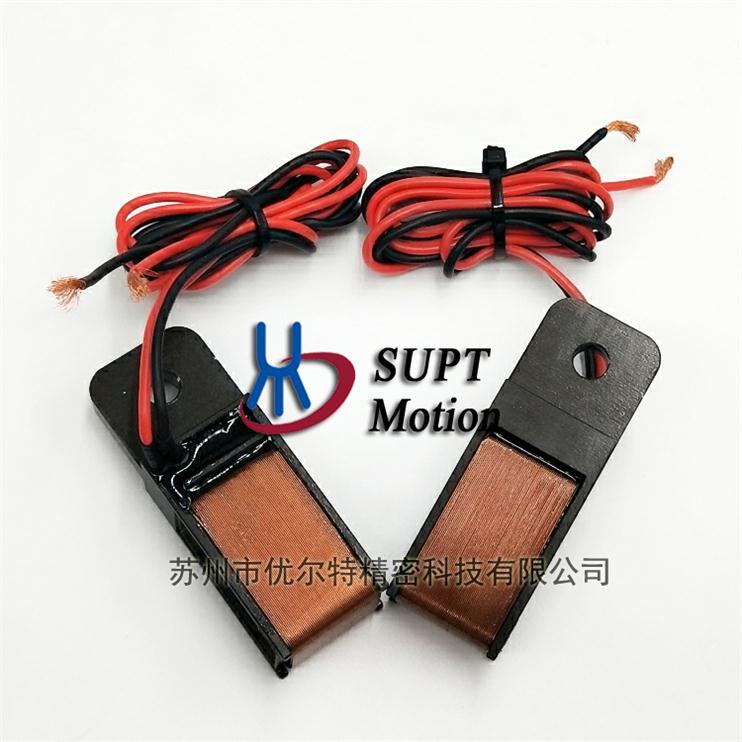

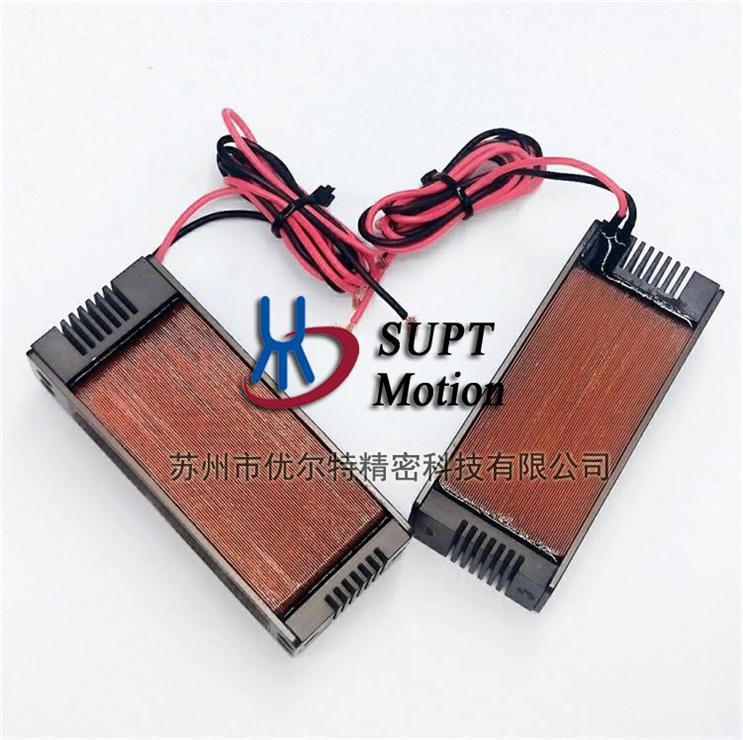

摆动型音圈电机线圈
|
